三星貼片機SM411 韓華貼片機
點擊：6389 發布時間：2017/12/3 18:51:29

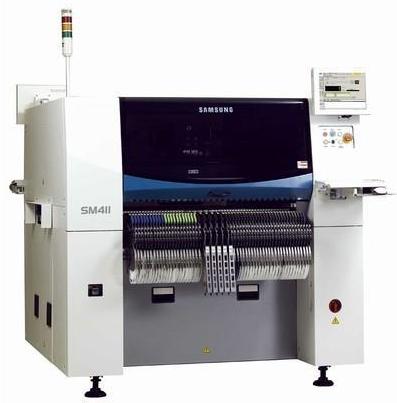

設備名稱：三星貼片機SM411，三星貼片機SM411貼片機，三星貼片機SM411貼片機
設備簡介：
SM411采用實現中速機的最快速貼裝的三星專利On The Fly識別方式，以及雙懸臂結構，從而達到芯片元器件42,000 CPH、SOP元器件30,000 CPH(IPC9850標準)在同類產品中擁有世界最快速的貼片速度。并且，其在高速中也能實行50微米的高精度貼片，從而從最小0402芯片到最大□14mmIC元器件為止，皆可以實行貼片.
優點:
平行雙軌, 搬運PCB時間0秒
極低的物料損耗率:萬分之二
三星獨有的飛行對中識別系統（Fly Vision)
供料器元件位置自動識別功能
先進的扁平線結構
防靜電ESD吸嘴
新型不停機送料器
PM Manager管理功能
包括：
IPC9850標準可貼裝42，000CPH（Chip 1608）
雙機械臂驅動系統（12個貼裝頭）
飛行中對識別圖像系統
Y軸雙伺服馬達驅動系統
雙邊標準喂料器基座
可安裝120支8mm帶式喂料器
基準點識別相機
自動吸嘴更換裝置
15"彩色液晶顯示器
10)雙導軌傳送系統
11)導軌寬度自動調整
12)PCB邊夾緊裝置
13)喂料過程跟蹤感應器
14)Windows XP操作系統
15)順序及喂料排序自動優化程序
16)標準吸嘴一套
對中方式 飛行視覺
Number of Spindles 6 Spindles x 2 Gantry
貼裝速度 飛行視覺 Chip 1608
SOP 42,000 CPH (IPC9850)
30,000 CPH (IPC9850)
貼裝精度 Chip ±50?@3σ/Chip
(Based on the standard chips)
窄間距貼裝 0.1mm (0603) / 0.15mm (1005)
元器件范圍 范圍 0603 ~ □14mm Chip, QFP, BGA
(選件 : 0402 Please contact us. The more information will be available upon your request.)
最小引腳間距 (QFP)
最小球間距 (BGA) 0.5mm (QFP) / 0.65mm (BGA)
最大高度 H = 12mm
Board 尺寸 最小 50(L) x 40(W)
最大 510(L) x 460(W)
(Single Lane Mode, 460(L) Excess : No Buffer)
460(L) x 250(W) (Dual Lane Mode)
610(L) x 460/250(W) (Option)
PCB 厚度 0.38mm ~ 4.2mm
供料器數量 120ea / 112ea (供料器交換車)
能耗 耗電量 AC200 / 208 / 220 / 240 / 380 / 415 V (50/60Hz, 3Phase)
Max. 5.0kVA
耗氣量 0.5 ~ 0.7MPa(5.1 ~ 7.1kgf/cm2), 300N?/min
重量 1,820kg
外形尺寸 1,650(L) x 1,690(D) x 1,535(H)
