SMT NGOK收板機

點擊：2547 發布時間：2021/7/23 11:48:30

NG、OK收板機 NL-M-TN

一．設備特點

1、結構：特殊鋁合金加鈑金結合，更清楚了解MAGAZINE作業狀態。

2、操作：威倫通泰人機操作鍵面。

3、控制系統：松下PLC控制，多功能的電氣回路與程式設計，性能穩定，確保生產線暢通平順。

4、傳感器：日本歐姆龍。

5、4種PITCH選擇，可設定收PCB的步距。

6、標準SMEMA通訊接口，可與其他自動化設備通訊連接。

7、收板保護系統確保PCB板不會推壞，降低制程損耗

8、同時可收NG板或OK板

9、前位機設備為分中調寬，此設備需自動尋軌對位。

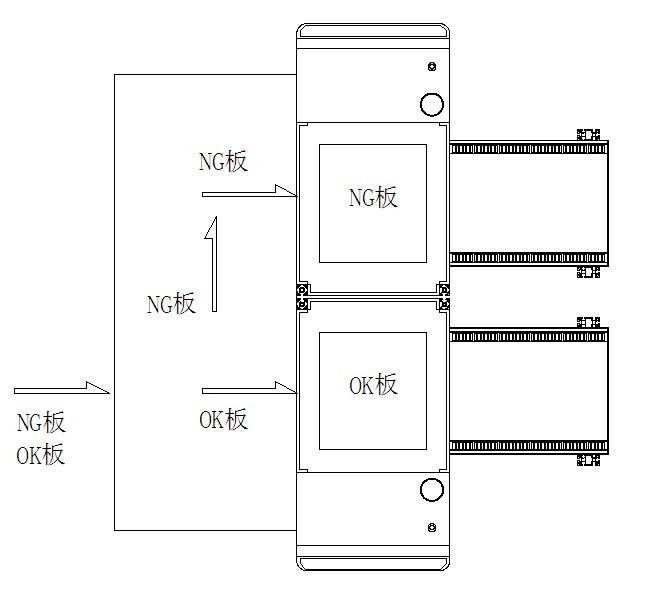

描述	此設備用在SMD生產線中AOI后NG板和OK板的收板操作
電路板尺寸	5050~330250
設備尺寸	1560（L）1530（W）1650（H）
工作高度	900±20(std)
電路板收板時間	9.0 sec
步距選擇	10. 20. 30. 40mm selectable
電源及功率	AC 110/220V±10V,最大300伏
重量(KG)	360
壓縮空氣供氣氣壓	４－６bar
壓縮空氣流量	最大１０升／分鐘
電路板厚度	最小0.4mm厚
